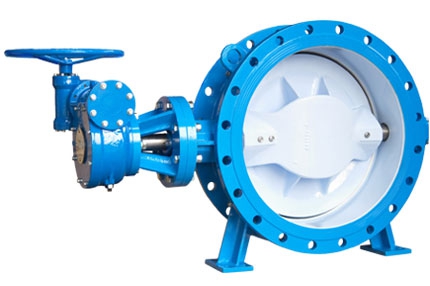

DC系列软密封偏心蝶阀

结构特点：

·双偏心结构设计,避免了密封连接面的磨损,维护密封的完整和高使用寿命。
·宽角阀座设计避免了阀座和阀瓣接触过紧的挤压损坏.提供更长的使用寿命。
·两段式高强度阀杆结构,确保维修方便,双偏心结构使得在线维护阀座和阀瓣变得容易迅速。
·流线型球面阀瓣，具有很高的流量系数。
·内部阀杆/阀瓣驱动，避免了销钉或螺栓安装可能产生更多泄漏途径。
·柔性固定环在阀瓣上提供补偿性阀座密封压力,不仅结构简单重量轻、而且驱动力矩小，操作简便、迅速，具有良好的流量调节功能和关闭密封特性。
·阀杆密封通过高效PTFE。

技术标准：

·试验符合GB/T13927-2008《工业阀门 压力试验》标准。
·侧法兰连接符合GB/T17241.6-2008《整体铸铁法兰》标准。同时符合BS4504，ISO7005，DIN2501中PN1.0MPa，PN1.6MPa法兰连接标准。
·13系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀13系列尺寸规定。
·14系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀14系列尺寸规定。
·流体介质：水、油、气及各种腐蚀性介质。
·使用温度：-10～120℃。
·适用压力：PN0.6～2.5MPa。
·适用尺寸：DN100～DN3600。
·连接方式：法兰式。
·连接标准：GB·ANSI·DIN·API·ISO·BS。
·阀体寿命：50年。
·驱动方式：手动、蜗轮、电动、气动。

材质：

·阀体材质：铸铁/球墨铸铁。
·阀座材质：316不锈钢。
·阀板材质：球墨铸铁/不锈钢。
·防腐蚀阀体元件：蓝色环氧树脂涂层。
·阀体密封钢环：不锈钢SS 316。
·阀体密封圈：丁腈橡胶NBR。

注：所有部件可根据实际工况选用不同材质。
