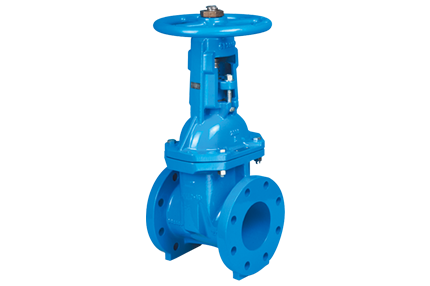

Z41X系列 弹性座封闸阀

结构特点：

·重量轻：本体采用高级球墨铸铁制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
·平底式闸痤：传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密形成漏水现象，弹性座填封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积,使流体畅通无阻。
·整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。
·精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。嵌入式铜螺母：
·铜螺母与弹性闸板采用嵌入式接合，使二者紧密结合成为一体，不因水流动造成震动而产生松动或损坏现象。
·耐腐蚀：阀体采用粉体环氧树脂涂装，可纺止阀体的腐蚀及生锈并可用于污水系统。
·不易碎裂：以往传统铸铁闸阀常因外物击中，碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁，此种情形已可大幅度减少。
·“O”型环密封圈：由于阀杆采用三“O”型环密封圈密封设计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。

技术标准：

·产品制造符合GB/T24924-2010/ANSI/AWWA C509-94或BS 5163的标准规定。
·试验符合GB/T13927或BS 5163的标准规定。
·侧法兰连接符合GB/17241.6《整体铸铁管法兰》标准中PN1.0MPa，PN1.6MPa或EN 1092的规定。
·阀门结构长度符合GB/T12221标准中闸阀结构长度短系列的规定，并同时符合ANSI B16.10《阀门结构长度》中125磅级的标准，或BS 5163标准的规定。
·DN65(2 1/2")—300(12")侧法兰连接尺寸可符合ANSI/ASME B16.1《铸铁管法兰和法兰配件》中125磅级的标准规定。
·流体介质：水、油、气。
·使用温度：-10～100℃。
·适用压力：PN1.0～1.6MPa。
·适用尺寸：DN50～DN600。
·连接方式：法兰式。
·连接标准：GB·ANSI·DIN·API·ISO·BS。
·阀体寿命：50年。
·驱动方式：手动、蜗轮、电动等。

材质：

·阀体材质：铸铁、球墨铸铁。
·阀盖材质：铸铁、球墨铸铁。
·阀杆材质：不锈钢2Cr13。
·阀座材质：丁腈橡胶。

注：所有部件可根据实际工况选用不同材质。
